I vari attrezzi specifici per sostituzione e riparazioni.

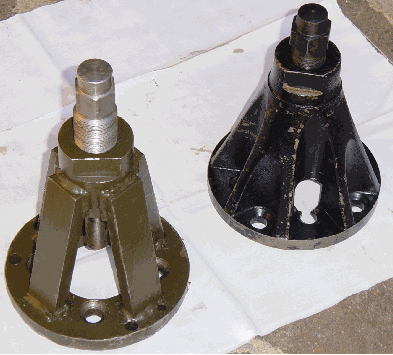

Questo a sinistra e' l' estrattore per il mozzetto della ruota per arrivare a togliete il mozzo e i cuscinetti.

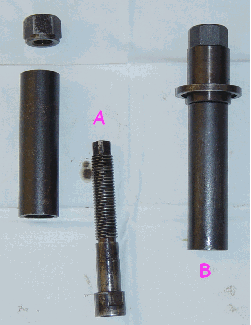

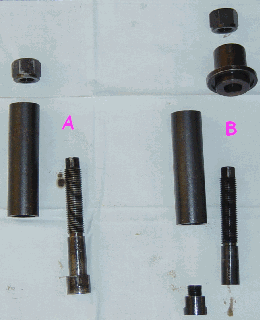

Questo qui sopra (figura A) invece e' l'estrattore per togliere il mozzo (o asse ruota) con il cuscinetto quello piccolo, (figura qui a sinistra) questo estrattore fa parte di un estrattore piu' grande (figura B) che proprio insieme a questo serve per rimontare il mozzo con il nuovo cuscinetto

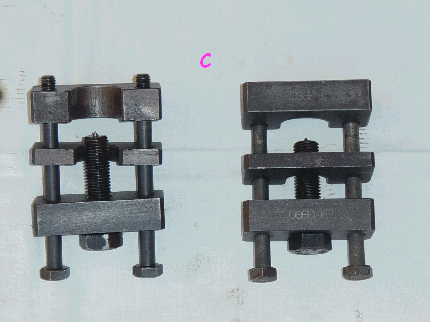

Questo qui sotto e' l'estrattore per togliere i braccetti sul complesso ruota (figura C), funziona in due riprese, con il primo spessore si arriva a fine corsa della vite cosi da scoprire una parte piu' piccola del pernio, a questo punto si svita il tutto e si aggiunge l'altro spessore (quello piu' piccolo) cosi da finire l'estrazione.

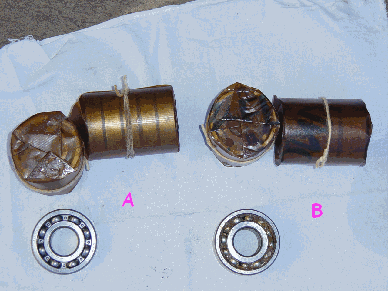

Cuscinetto ruota, a singola fila di sfere (A) e a doppie fila di sfere (B)
